ULN2001
ULN2001D 都是單片集成高耐壓、大電流達林頓管…

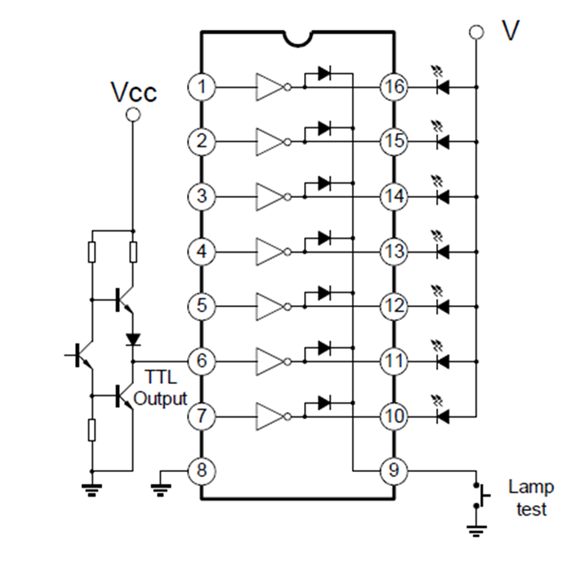

ULN2003是一個單片高電壓、高電流的達林頓晶體管陣列集成電路。它是由7對NPN達林頓管組成的，它的高電壓輸出特性和陰極箝位二極管可以轉換感應負載。單個達林頓對的集電極電流是500mA。達林頓管并聯可以承受更大的電流。此電路主要應用于繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體放電），線路驅動器和邏輯緩沖器。
ULN2003的每對達林頓管都有一個2.7k?串聯電阻，可以直接和TTL或5V CMOS裝置。
產品特性
500mA 額定集電極電流（單個輸出）
高電壓輸出：50V
輸入和各種邏輯類型兼容
繼電器驅動器
(50V)
輸入兼容 TTL/CMOS 邏輯信號
廣泛應用于繼電器驅動
集成 4K 對地下拉電阻
![$v['alt']](http://m.nbhzy.com/upload/2018/07/06/15308625265781o5upx.png)
![$v['alt']](http://m.nbhzy.com/upload/2018/07/06/15308625296406nr1na.png)
| 產品型號 | 工作溫度范圍 | 封裝形式 | 器件標識 | 發貨形式 |

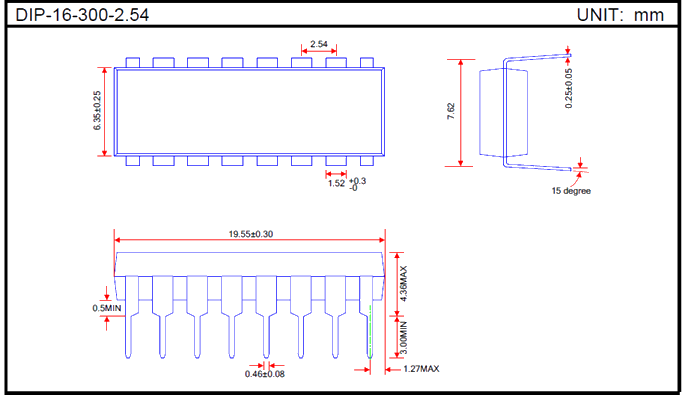

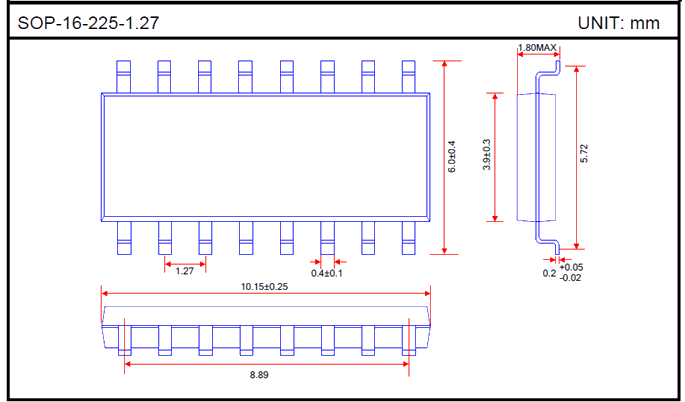

| ULN2003 | SOP16/DIP16 | 箱 |
