    UTC4141是用于交流插座接地故障斷路器的低功率控制器。這些設備檢測到接地的危險電流路徑并接地到中性故障。在發生有害或致命沖擊之前，斷路器會斷開負載與線路的連接。

    在內部，UTC 4141包含一個二極管整流器，并聯穩壓器，精密檢測放大器，電流參考，時間延遲電路和SCR驅動器。

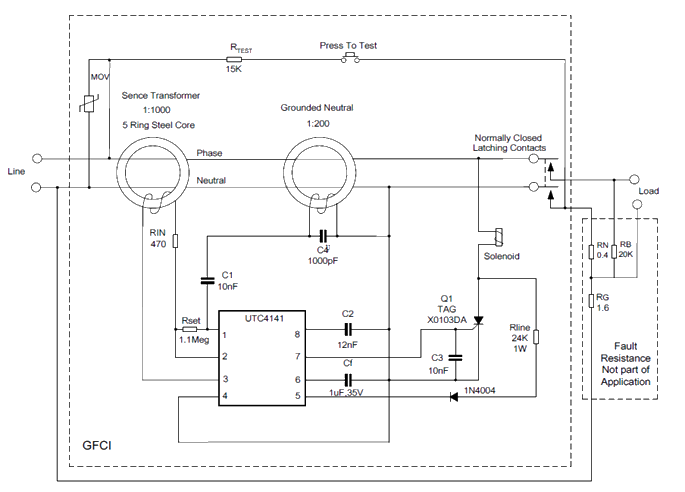

兩個感應變壓器，SCR，電磁鐵，三個電阻器和四個電容器完成了基本電路斷流器的設計。簡單的布局和最少的元件數量確保了應用的簡便性和長期可靠性。

    其他GFCI控制器沒有的特性包括低失調電壓讀出放大器，無需在讀出變壓器和讀出放大器之間使用耦合電容，以及內部整流器消除高壓整流二極管。

    UTC4141僅在線電壓的正半周期內供電，但可以檢測電流故障，而與其相對于線電壓的相位無關。 SCR的柵極僅在線電壓的正半周期內被驅動。

產品特性

*由AC線供電

*內置整流器

*直接接口到SCR

*500μA靜態電流

*精確的感應放大器

*可調節的時間延遲

*最少的外部組件

*符合UL943要求

*用于110V或220V系統

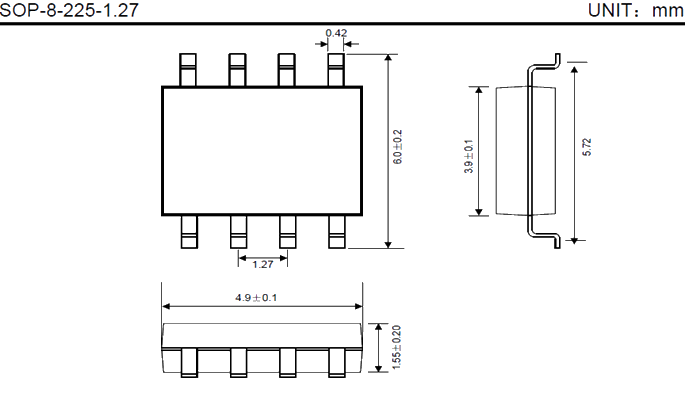

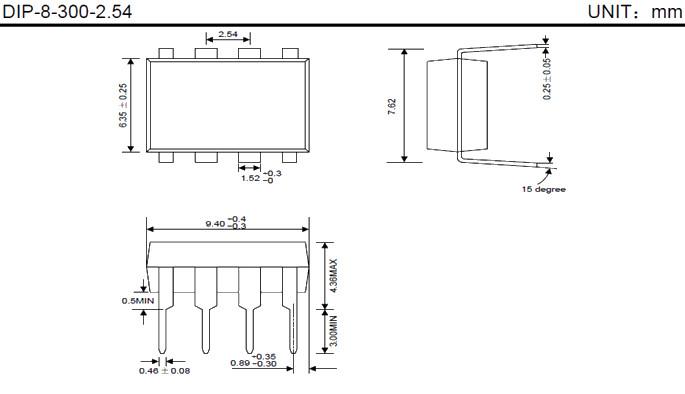

*采用8引腳DIP或SOP封裝
